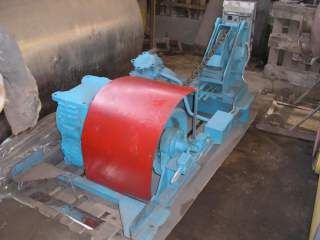

Лебёдка электрическая ЛМБ-1-1000
Предназначена для подъёма туш КРС после оглушения на путь обескровливания . Основные узлы : подъёмный и посадочный механизмы, предохранительно-тормозная муфта , сварная рама, кнопочная станция и привод.
Подъёмный механизм состоит из цепного барабана с приводом, последний включает в себя электродвигатель и редуктор, смонтированные на общей сварной раме. Барабан – чугунный, литой, с винтовой канавкой по поверхности для укладки при навивании сварной цепи. Вал барабана с одной стороны соединён с ведомым валом редуктора через промежуточный вкладыш крестообразными выступами, входящими в соответствующие прорези втулки и вала. Другой конец вала вращается в сферическом шарикоподшипнике, смонтированном на стойке рамы, и заканчивается хвостовиком с резьбой, по которому при вращении вала передвигается гайка с конической поверхностью. От проворачивания гайка удерживается втулкой, конической поверхностью она упирается в толкатели, действующие на ролики двух конечных выключателей, служащие для остановки лебёдки при достижении крюком крайнего нижнего положения и предотвращения перемотки цепи в обратную сторону.
Посадочный механизм устанавливается в передней части рамы, на нём смонтирован концевой выключатель для остановки электродвигателя лебёдки и переключения её на спуск. Выключатель срабатывает при достижении крюком крайнего верхнего положения и опрокидывании обоймы посадочного механизма.
Валы электродвигателя и червячного редуктора соединяются предохранительно-тормозной муфтой, обеспечивающей отсоединение электродвигателя в случае его перегрузки при поднятии туши массой более 1000 кг и торможение лебёдки при опускании туши.
Лебёдка устанавливается под потолком на балках подвесного пути, крепится четырьмя болтами М16, с двух сторон её монтируется площадка для обслуживания.
При заказе необходимо указывать, какого исполнения (правого или левого) требуется лебёдка. Если это не указано, она поставляется в правом исполнении.
Техническая характеристика
Грузоподъёмность, кг 1000 Скорость подъёма, м/с 0,34
Высота подъёма, м 5,5 Электродвигатель : тип А02-52-6
мощность, кВт 7,5 частота вращения, с-1 16,7
Редуктор РПЧ-180-51
Потребляемая электроэнергия, кВт/ч 6,8
Габаритные размеры, мм 2125х1100х1385
Масса, кг 840
